当零齿轮电机与感应编码器相遇时
为在严苛环境中实现精密运动奠定了稳定基础。高分辨率、坚固的编码器支持零齿轮电机性能，而平滑、稳定性和可靠性最为关键。
为什么无框架电机和编码器必须无缝集成
无框架扭矩电机广泛应用于需要平稳、低速运动、高刚性和紧凑封装的系统中。稳定万向节、机器人关节、精密指向机构和直接驱动驱动平台都依赖于无反冲、无线性和无必要机械复杂度的运动质量。
在这些架构中，编码器不是次要组件——它是系统性能的决定性元素。编码器通常与电机转子同轴安装，编码定子固定在电机定子或专用安装面上。该配置为换向、扭矩控制和更高级伺服功能提供了角度反馈。
使用像Alva的SlimTorq™系列这样的无槽、零齿轮电机，基本消除了电机引起的干扰。因此，编码器的分辨率、精度和稳定性直接转化为扭矩平滑性和低速精确表现。编码器性能成为可实现运动质量的主要因素。
这使得电机与编码器的兼容性不仅仅是机械问题，而是系统层面的设计决策。
零齿轮系统中的集成挑战
虽然无框架电机和编码器在机械上看似兼容，但在系统层面——尤其是在高性能、低速应用中——存在若干挑战。
控制层挑战
在零齿轮电机中，任何循环编码器误差、抖动或延迟都会在扭矩和速度环路中立即显现。位置反馈的不完美会引入波动，限制控制带宽，降低低速时可实现的平滑性。
机械挑战
编码器气隙变化、偏心率和错位直接影响换向精度。紧凑的轴向堆垛高度、大孔要求和紧凑的封装使集成时几乎没有误差余地。
环境挑战
诸如万向节、无人机有效载荷和机器人关节等应用，常常受到冲击、振动、温度变化、冷凝和污染的影响。对磁场、灰尘或湿气敏感的编码器技术可能随着时间退化，影响系统稳定性。
为了充分发挥零齿轮直驱电机的优势，编码器必须能够在机械、电气和环境方面持续满足这些需求。

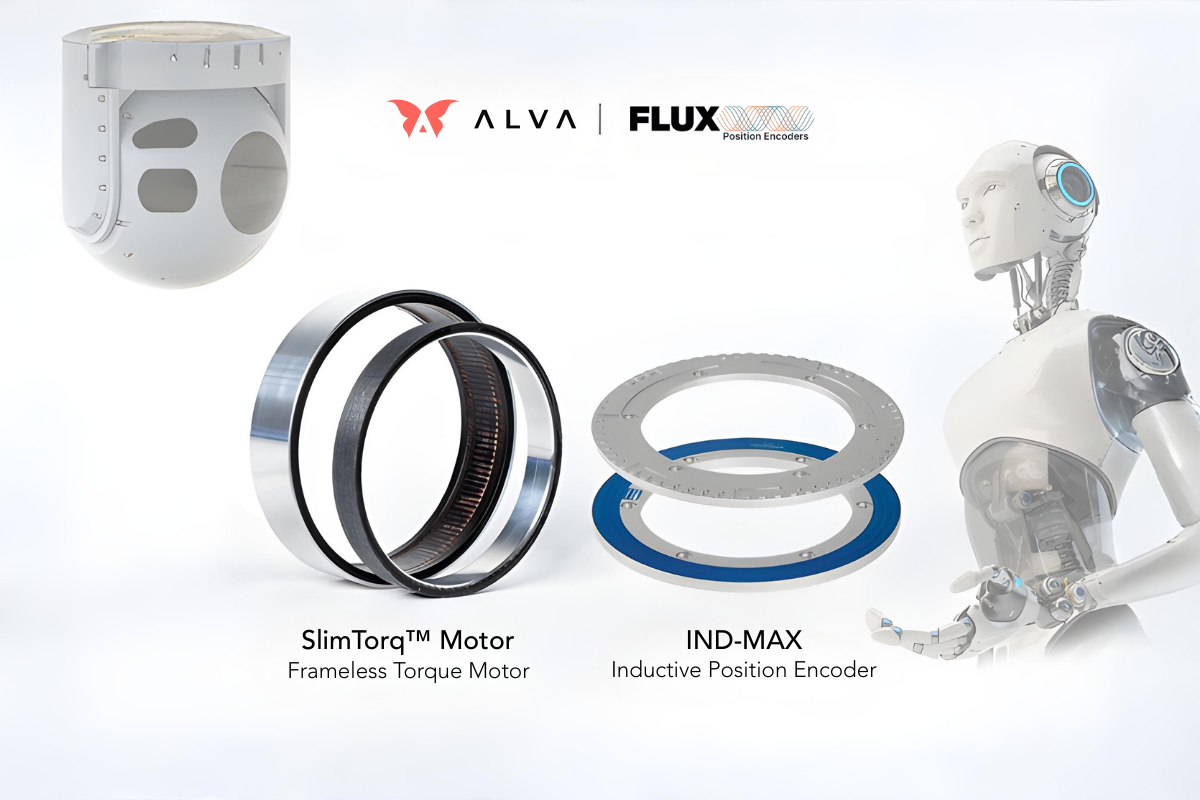

系统级匹配：Alva SlimTorq™ 电机和 FLUX 感应编码器
FLUX编码器专为需要在现实机械和环境约束下稳定、低噪声位置反馈的系统集成商设计。与光学或磁性编码器技术不同，感应感应在冲击、振动、凝结和外部磁场下保持稳定，特别适合零齿轮直驱系统。
FLUX编码器在机械和电气上与SlimTorq™电机兼容，并支持这些电机所设计的控制模式和应用环境。SlimTorq™ 的高极点计数建立了稳健的电磁几何结构，与高分辨率换相高度契合。虽然场向控制理想上将精度与极点数脱钩，但实际上，密集的磁性结构支持更稳定的角度跟踪和平滑的低速行为。
为什么SlimTorq™电机和FLUX感应编码器协同工作如此出色
1. 机械集成无妥协
FLUX编码器指定了与SlimTorq™积分自然对齐的轴向气隙：
在实际具有大通孔和紧凑轴向堆叠的组装中，这种兼容性容差降低了堆叠风险。编码器不需要超严格的机械约束，否则会增加积分成本或引入轴承应力。
整体扫描将偏心率引起的误差降低到10微米时±5-8角秒，而平坦编码器几何形状和大型穿孔则符合SlimTorq™紧凑的轴向包管。
2. 真实环境的鲁棒性
FLUX编码器可承受200克冲击和20克振动，工作温度范围为-20...+85°C，扩展版本可达-45...+105°C。IP67/IP68选项和最高200巴的耐压能力支持恶劣的工业、户外和海洋环境。
感应感应本质上对灰尘、凝结和外部磁场免疫，且比光学系统对污染的敏感度较低。这在紧凑型无框架组件中尤为重要，因为相位电缆、转子磁铁和电力电子设备并存——这对直驱系统的长期稳定性至关重要
3. 角度跟踪稳定性、高分辨率和低循环误差
高极点数会增加电角相对于机械角度的变化速率。对于STM-105-17来说，36极设计（18极对）意味着每1°的机械旋转对应18°的电气旋转。
当与 IND-MAX-100 等 22 位编码器配合使用时，系统每转可解析 4,194,304（2^22）步。这意味着机械分辨率为~0.000086°（约0.31角秒）。即使将极对相乘，所得的电气步长仍为~0.00155°电。
这在每个电周期中提供超过230,000步（4,194,304/18）个离散步。（注：这种高分辨率保证了平稳的速度控制和静默操作，下表中的精度值反映了绝对位置的物理真实情况。）
*精度值取决于尺寸和公差;所述数值反映了数据手册在标称气隙下可实现的精度。
4. 驱动级兼容性
支持BiSS-C、SSI、ABZ、UART和SPI确保与现代伺服驱动和实时控制架构的直接集成。与增量信号不同，这些绝对协议消除了启动时对归航序列的需求——这对于机械臂和万向节中运动范围有限的安全操作至关重要。
对于高带宽应用的低延迟性能，接口速度与分辨率同样重要。BiSS-C的数字特性（最高可达10 MHz）确保高分辨率位置数据以最小的延迟到达电流环路。这保持了控制环路的相位裕度，使零齿轮电机能够在不振荡的情况下即时响应扰动。
支持高端、低噪声的直驱应用
FLUX感应编码器和Alva SlimTorq™电机共同构成了高性能直驱系统的良好基础。它们结合的几何结构、鲁棒性、分辨率、精度和界面兼容性支持以下应用：
只要低速稳定性、低循环误差和长期可靠性至关重要;这种组合使运动性能能够充分反映零齿轮电机的性能。
可靠的欧洲供应链
FLUX总部位于奥地利布劳瑙安因，结合了欧洲制造标准与全球支持和分销网络。凭借40多年的编码器经验，FLUX为OEM提供长期可用性、质量保证和应用支持。
总部位于挪威特隆赫姆的Alva Industries，专注于设计和制造高端电动机，注重工程卓越。Alva超过40%的员工专注于工程领域，所有电机均采用严格控制且具备完整可追溯性的工艺生产。Alva 专有的纤维印刷™制造技术使发动机能够实现高效、最先进的扭矩密度和卓越的可靠性。
对于构建长寿命系统的OEM厂商来说，这种组合不仅带来了性能对齐，还增强了对长期供应稳定性和工程连续性的信心。
