先驱者与内向者：身体上的差异

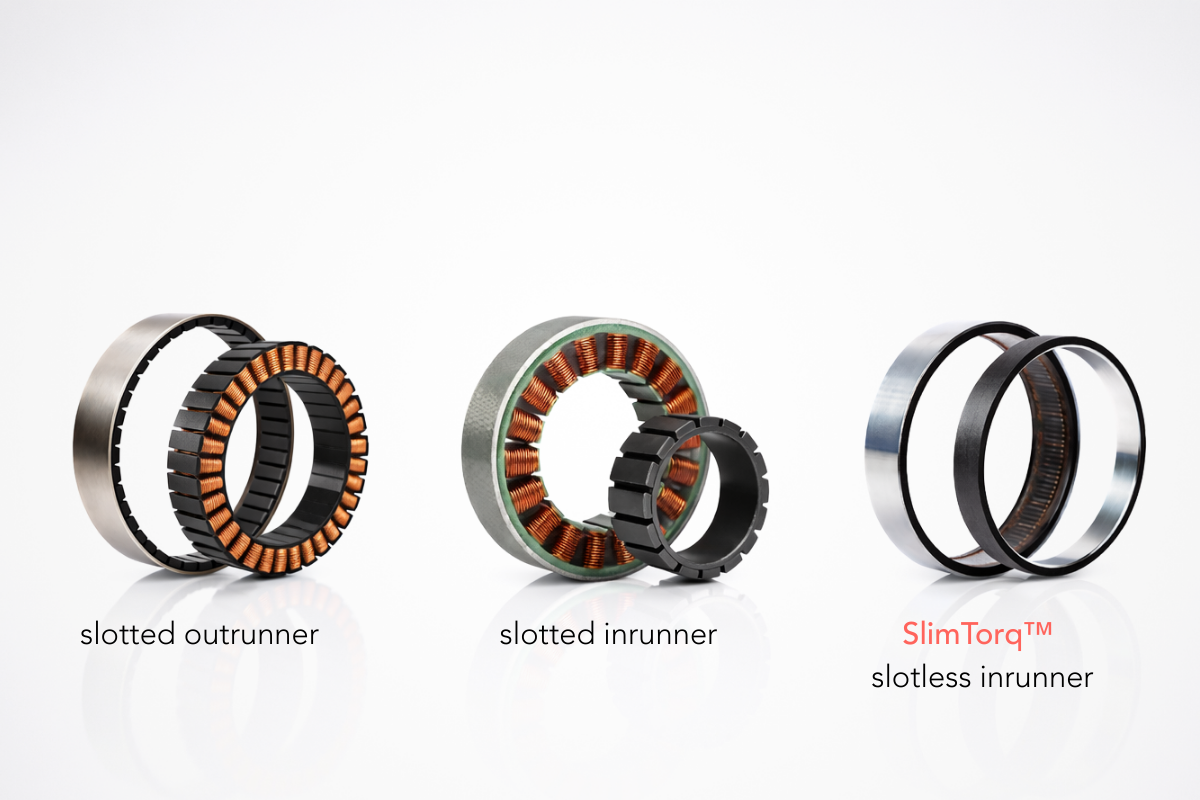

无刷电机分为两种不同设计：内转电机和外转电机。其显著区别在于，Outrunner的外壳围绕内部结构旋转。即使在集成机电系统中电机不可见，这一架构区别依然是基本的。转子和定子组件的区别如下：
转子组件：

• 外转器的磁铁安装在转子的内表面，即一个薄的外部旋转壳，或称“罐”。这种配置通过将主动气隙置于距离旋转中心的最大距离，从而最大化扭矩半径。由于旋转集中在外缘，环齿轮或皮带轮等部件可以安装在电机的外壳上。

• 内侧跑者配备了附着在内部旋转体上的磁铁，该磁铁集中在旋转轴附近，从而缩小有效气隙半径。这种减小半径减少了旋转惯量，允许更小的轴承，显著增强了旋转动力学。这种拓扑结构非常适合传统的轴驱动连杆。

  定子组件：

• 先驱者的定子是一个固定的电磁磁芯，安装在中央结构上。

• 内转器的定子是安装在外部圆柱形外壳内的固定电磁元件

电磁差异与半径依赖杠杆效应：领先优势

从电磁学角度看，电机扭矩由气隙半径、主动轴向长度和电磁剪切应力的相互作用决定。这种关系在比较架构时尤为关键，因为几何比例直接决定扭矩密度、效率和连续性能。控制扭矩关系为：

扭矩 T = 2π·σs·r²·L（Nm）

其中：

r 是有效气隙半径（m）

L 是有效轴长（m）

σs是电磁剪切应力（N/m²）

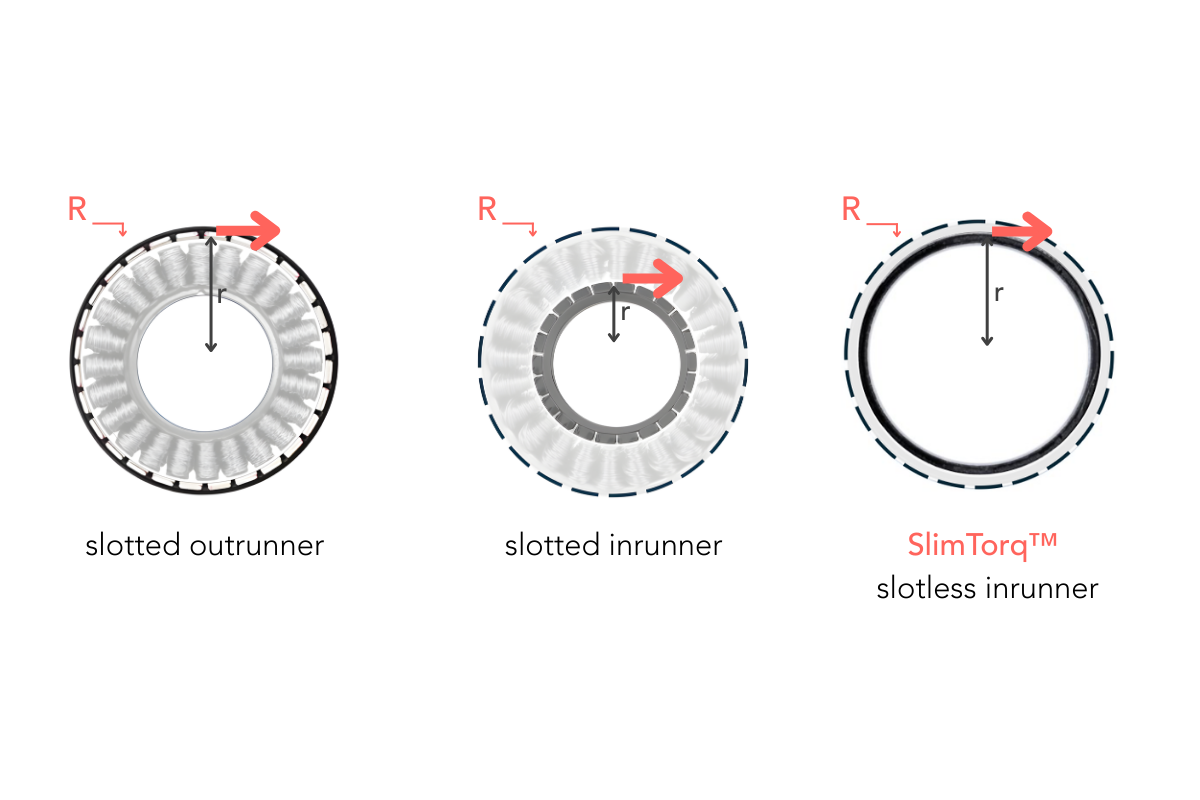

由于扭矩与半径的平方（T ∝ r²）成正比，即使气隙直径的边际增加也能带来显著的机械优势。主要的区别在于几何杠杆效应：

• 外径臂利用特定外径（OD）内的最大可用半径，以最大化扭矩臂。这使单位电流产生的扭矩常数（Kt）更高，减少维持静态保持位置所需的欧姆损耗。

• 相比之下，内侧磁石本身的扭矩臂较小，因为磁铁更靠近中心。为了匹配相同的扭矩输出，电机必须增加轴向长度或以更大电流运行。在空间受限或薄型电机设计中，这会导致更高的电负载和热量，常常造成热量限制。

反电动势（反电动势）：

• 外转器促进了更高的磁极数和每转更大的反电动势，从而获得更大的电压常数（Ke，单位为V/kRPM）。这一现象直接源于外侧跑者的直径增加。因此，高Ke的远征器常被用于直接驱动场景，以利用这一固有优势。

• 在标准化尺寸类别内，内转器通常表现出较小的电压常数Ke。这些配置通常针对高速运行进行优化，并且在需要应用级扭矩放大时，可以与减速组合使用。

惯性与动态响应：内跑者的优势

仅靠扭矩并不决定动态运动性能。旋转惯量（J）表示物体对角速度变化的抵抗力。更高的惯性需要更多扭矩来加速或减速，这本质上会减缓系统的响应速度。角加速度（α）决定了动态系统带宽和响应时间。

旋转惯量：J ∝ m·r² （kg·m²）

角加速度：α = T / J（半径/秒²）

其中：

m 是转子质量（kg）

r 是有效气隙半径（m）

对于所有径向磁通电机，扭矩与气隙半径的平方（T ∝ r²）成正比。虽然Outrunner因其大半径提供了更优越的静态扭矩杠杆，但将质量置于远离旋转轴的几何现实中，严重影响了其动态响应性。由于不同的电机拓扑决定了给定电机足迹的物理尺寸和材料截然不同，直接比较需要精确观察角加速度随尺寸的缩放。

• Outrunners：在给定的占地面积下，Outrunner通过较大的有效气隙半径最大化扭矩杠杆，但它们依赖较重的后铁杆。这个壳体质量（m），简化为薄壳层，随周长（m ∝ r）线性成比例，使转动惯量成三次方（J ∝ r³）。因此，角加速度与半径成反比（α ∝ 1/r）。这种巨大的绝对惯性降低了系统的角加速度，使得远离者不适合高频动态运动。

• 带槽内转子：转子中央旋转，被周围笨重的定子齿限制在更小的绝对直径内。由于这些转子需要实心钢芯来承载磁通，因此它们不被建模为薄壳;它们的质量呈平方成比例（M∝r²），其转动惯量则陡然成四次方（J∝r⁴）。因此，加速度与半径的平方成反比（α ∝ 1/r²）。尽管有如此严重的缩放惩罚，内轮的质量集中得更靠近旋转轴，绝对惯性的大幅降低远远超过扭矩臂的减少。这带来了显著更快的响应时间和更高的闭环带宽，更有利于动态性能而非静态扭矩。

• 无槽内转器：（如Alva的SlimTorq™）消除了笨重的定子齿，使内部转子能够更接近电机的外径膨胀，从而捕捉类似外侧的磁力杠杆。此外，自屏蔽的哈尔巴赫阵列消除了重型钢制磁通回转带的需求，使得超轻量铝制转子套筒得以实现。该拓扑保持了有利的薄壳缩放（J ∝ r³，α ∝ 1/r），但大幅减少了绝对基线质量（m）。质量减小主导了1/r的惩罚，导致高扭矩/扭矩比，提供高扭矩和角加速度。

热管理：内流者的优势

连续电机扭矩基本受限于定子的热耗散。安全绕组、绝缘温度和磁铁稳定性决定了允许电流和扭矩输出。开槽机由于定子齿的磁饱和，面临峰值扭矩极限。在无槽设计中，饱和几乎可以忽略不计，瞬态峰值扭矩直接受益于应用级冷却增强。

热阻：Rth∝ 1 / （r电子烟·L)

其中：

r电子烟是热耗散面的半径（毫米）

L 是有效轴长（mm）

假设表面受限冷却，电机对环境的热阻（Rth，以°C/W为单位）与其排热表面积（R）成反比th∝ 1 / （r电子烟·L）。由于散热能力与该半径线性增长，架构要求连续性能。

热管理：

• 内流器结构在高连续扭矩方面更优，因为热能向外放射性排出。由于定子——主要热源——与外壳结合，能量通过传导到环境或液冷高效耗散。

• 先驱者则在静止的核心内保持热量，形成“热岛”。这需要复杂的冷却或严重的扭矩降额以防止绝缘失效。此外，热量传导到小轴和轴承中，可能会影响润滑和机械可靠性。

机械集成与系统约束

无框架架构优化系统设计，提供通过集成组件自由定义旋转、扭矩传递和力流的自由。

穿孔能力：

历史上，对于大孔径，由于其扭矩半径与穿孔无关，故更倾向于使用外转器。相反，扩大带槽内线的通孔会减少定子齿和绕组的空间，导致严重的扭矩损失。FiberPrinting™无槽技术重新定义了这一范式：通过消除铁齿并实现高达60%铜填充率，SlimTorq™电机使内径/外径比达到高达86.2%。这使得滑环、光学元件和电缆能够集中布线，而无需承担传统设计的性能或热量问题。

光圈效率：SlimTorq™ Lite系列

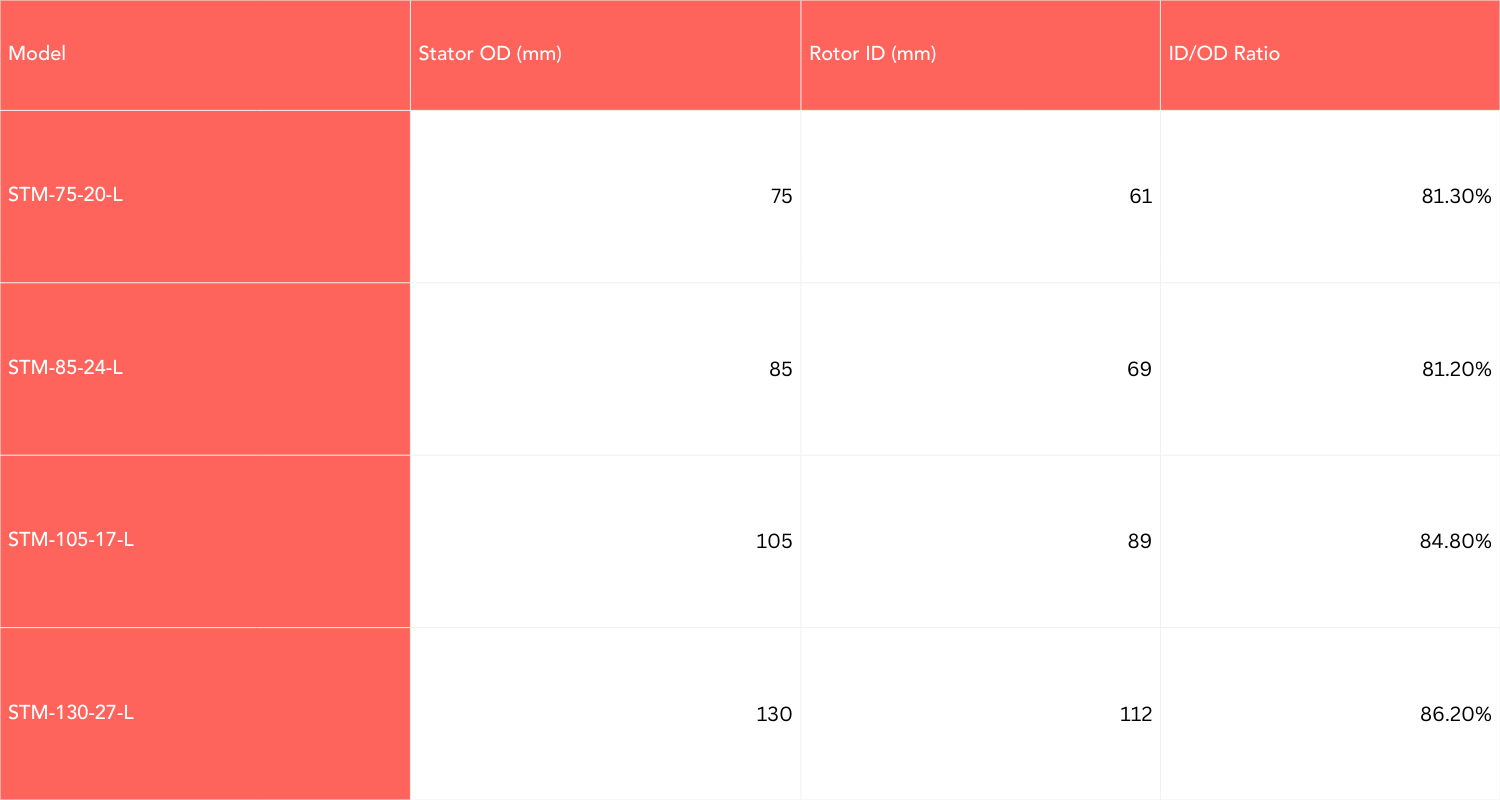

以下数据展示了SlimTorq™ Lite（L）系列的光圈能力：

轴承积分与载荷路径：

传统内侧滑行器使用中央轴承以降低线性速度。大孔径无槽电机——无论是内跑电机还是外跑电机——都可以采用大直径、薄截面轴承，以获得优越的力矩载荷支撑。在轮缘驱动推进器中，带有足够大的通孔的内侧转子可以直接连接到螺旋桨轮缘。这样可以去除中央轴，减少阻力，同时利用建筑本身的热能优势。

环境保护：

• 内跑结构自然支持封闭设计，其中固定的外壳保护空气层免受水分或颗粒物等污染物侵害。加装屏蔽轴承进一步增强防护效果。

• 外流器通常保持开放以促进定子冷却，使空气间隙暴露于颗粒进入和降解的风险。虽然可以添加次级大直径密封件，但它们会增加摩擦并降低效率。

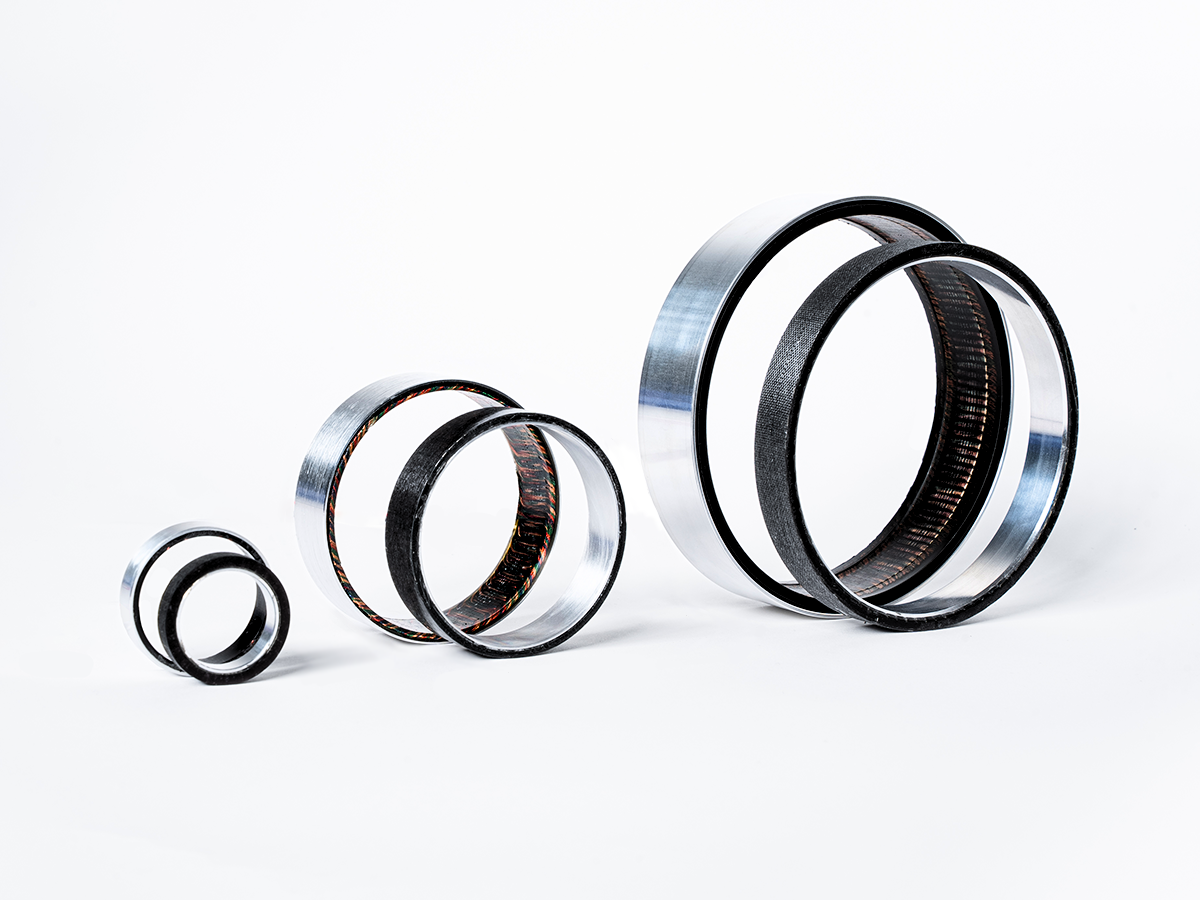

Alva的SlimTorq™无框电机。

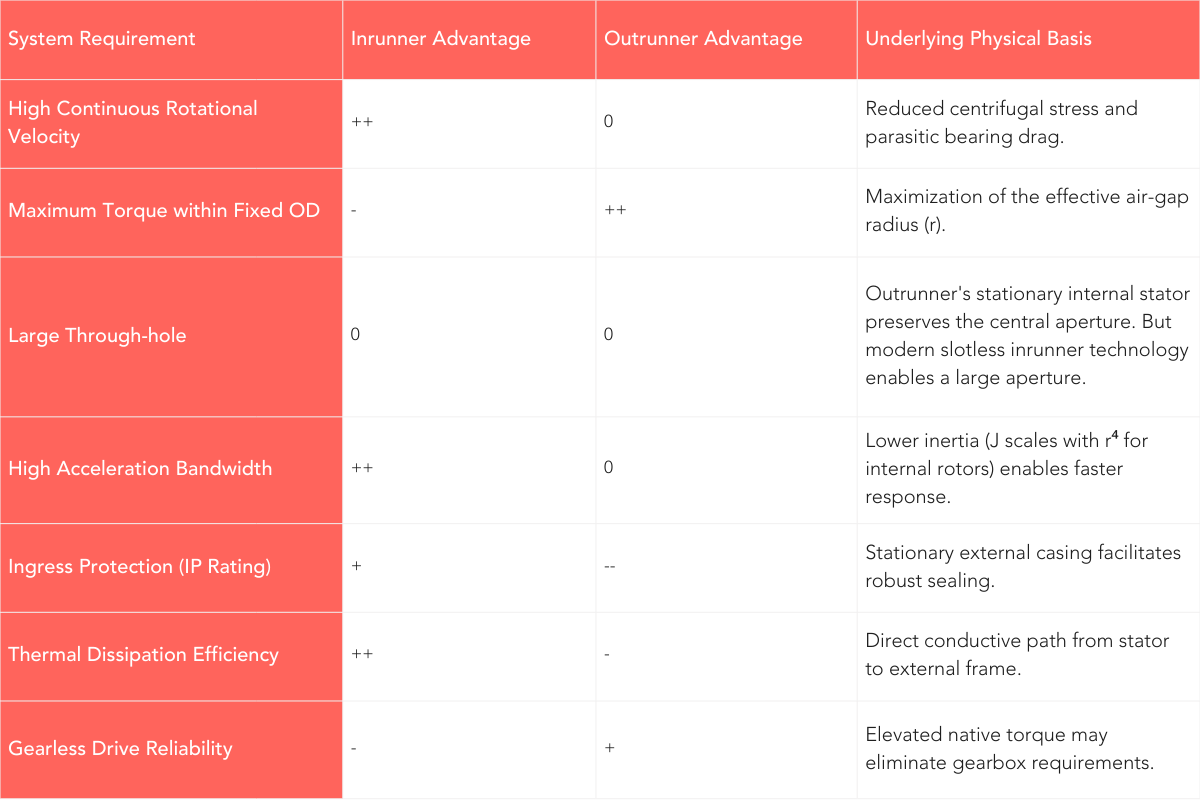

建筑选择矩阵

可根据优先级系统需求选择合适的架构：

无槽内运行器实现

历史上，内侧跑腿为了动态响应牺牲了扭矩杠杆，但现代无槽设计通过定子和转子优化消除了这一妥协。用高密度非斜置的纤维印刷™定子替代有槽铁定子，可以增加同一包膜内的有效气隙半径（r）。这会扩大扭矩臂，以提升杠杆作用，同时保持低惯性和高效散热。此外，Halbach阵列转子在没有重铁的转子下增加了磁通密度，提升磁利用率，同时进一步减少质量和惯性。

结论

远离者和内行者差异已被半径依赖约束解释。选择使用一种类型将决定运动控制系统的启用或限制。

• Outrunner解决方案最适合高静力扭矩。如果电机也能作为承重结构部件，这些需求就能得到充分满足。

• Inrunner解决方案非常适合优化速度和动态行为的系统，提供卓越的热管理和高频运动能力，实现快速定位和稳定。

这些差异因无槽内转扭矩电机的进步而缩小，后者没有外转电机的动态或热限制。

评估真实系统需要解决超出基本拓扑的应用特定权衡。参考白皮书结合上下文分析了这些因素，包括QDD执行器的热约束、槽机的饱和以及显著的通孔优势。通过整合电磁、机械和热因素，这些文件定义了系统的真实性能和拥有成本。
