Triamec公司的UVW滤波器专为抑制共模电压而设计，可保护电机轴承和工具免受电弧放电和电化学腐蚀的影响。此外，抑制共模波动还能减少电磁干扰（特别是在使用音圈电机或开放式电机时），这是实现最高电磁兼容性标准的关键。该滤波器连接在高速伺服驱动器与电机之间。
滤波器提供单轴（TFS）和双轴（TFD）两种版本。纯共模滤波器（C系列）适用于所有电机类型，而结合正弦滤波与共模滤波的多级滤波器（T系列）则针对低电感电机（如主轴电机）进行了优化。
典型应用场景：
高频刀具主轴系统
保护轴承和工具免受电蚀
对电磁兼容性要求较高的应用场景（特别是在使用音圈电机或开放式电机时）

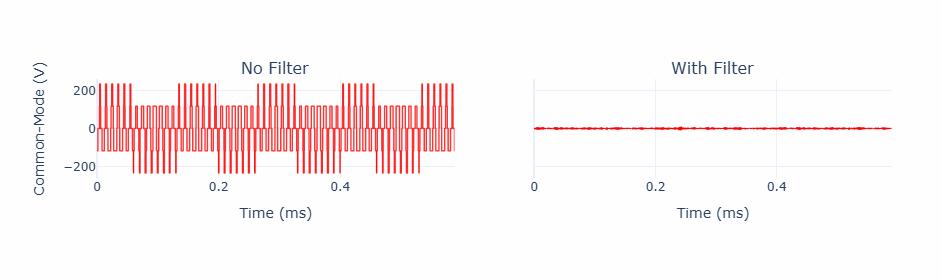

共模电压振荡是PWM开关周期的直接结果。下图展示了使用滤波器与未使用滤波器时三级PWM的模拟共模电压对比。

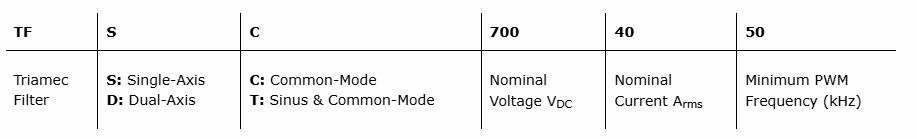

Triamec滤波器遵循标准化的命名规则，示例如下：

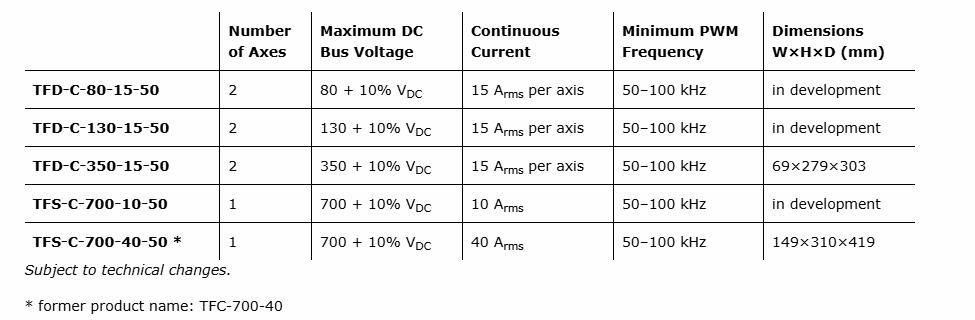

TFS-C（单轴型）和TFD-C（双轴型）系列是电机侧滤波器，可在对差模影响最小化的前提下提供共模滤波功能。该系列滤波器适用于所有电机类型。
本系列滤波器专为50至100 kHz的PWM频率工况设计，可与Triamec高速伺服驱动器配合使用。
注：技术参数如有变更，恕不另行通知。
*原产品名称：TFC-700-40

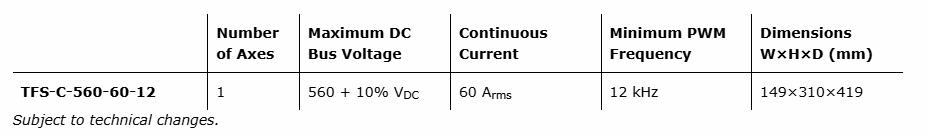

C型共模滤波器型号TFS-C-560-60-12专为低频PWM应用设计。
该滤波器型号可与其他厂商的伺服驱动器配合使用。
注：技术参数如有变更，恕不另行通知。

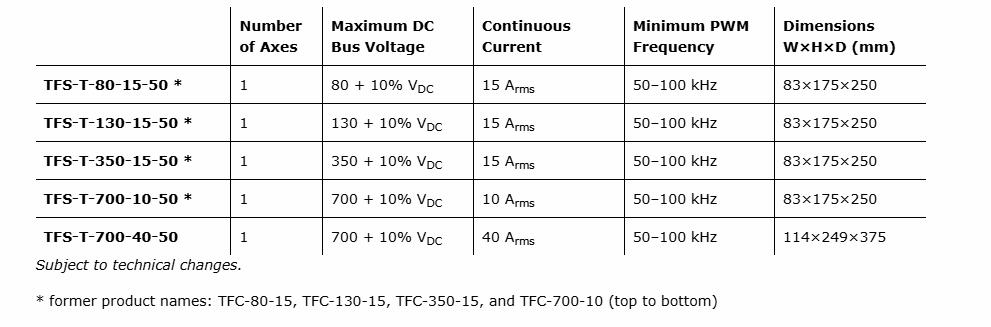

T系列：正弦与共模复合滤波器
T系列滤波器将两级滤波结构集成于单一产品：一级正弦滤波级和一级共模滤波级。与C系列相比，T系列滤波器无需额外冷却装置。该系列滤波器专为低电感电机（如主轴电机）设计，若与高电感电机配合使用可能导致电流控制回路谐振。
T系列滤波器专为50至100 kHz的PWM频率工况设计，可与Triamec高速伺服驱动器配合使用。
注：技术参数如有变更，恕不另行通知。
*原产品名称：TFC-80-15、TFC-130-15、TFC-350-15和TFC-700-10（从上到下）
